規格/機型 Parameter/Model
|

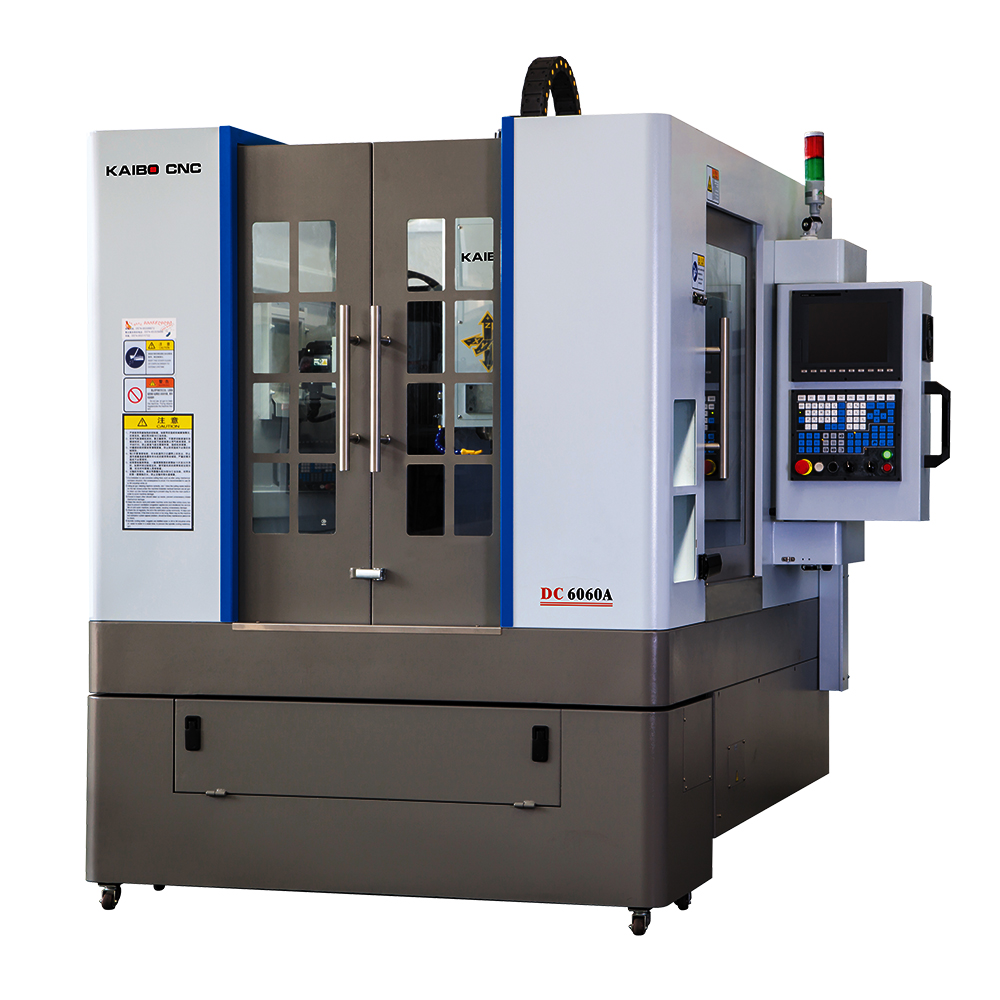

DC-6060A
|
精度
Accuracy
|
定位精度
Positioning accuracy
|
0.01mm
|
重復定位精度
Repeat positioning accuracy
|
0.01mm
|
工作臺
Worktable
|
工作臺尺寸
Worktable size
|
610*600mm
|
T型槽
T-slot size
|
5T-16-125mm
|
最大工作負重
Max. load
|
300Kg
|
加工范圍
Travel
|
X/Y/Z軸行程
X/Y/Z axis travel
|
600/600/260mm
|
龍門寬度
Gantry width
|
700mm
(750mm)
|
橫梁至工作臺面距離
Beam to worktable
|
500mm
|
主軸鼻端至工作臺面距離
Spindle nose to worktable
|
130-390mm
(160-420mm)
|
進給
Feed
|
快速進給 G00
Max. feeding speed G00
|
15m/min
|
切削進給 G01
Max. working speed G01
|
10m/min
|
X/Y/Z軸電機功率
X/Y/Z axis motor power
|
850w/850w/850w
|
主軸
Spindle
|
主軸功率
Spindle motor power
|
5.5KW
(7.5KW)
|
主軸最高轉速
Spindle Max. speed
|
24000rpm
|
刀具規格
Tool holder
|
ER25(Φ3.17-Φ16)
|
刀庫（選配）
ATC(Opt.)
|
刀庫類型
ATC type
|
直排刀庫
(圓盤刀庫)
|
|
刀庫容量
ATC capacity
|
6
(20)
|
通用參數
Common
|
工作電壓及總容量
Power supply and total capacity
|
3P/380V/50Hz/12KVA
|
機床重量
Machine weight
|
4200Kg
|
外形尺寸
Dimension
|
2200*1800*2200mm
|
主要部件
Main parts
|
系統
Controller
|
新代 22MA/臺灣
Syntec 22MA/Taiwan
|
交流伺服電機（驅動）
AC servo motor(Driver)
|
安川/日本
Yaskawa/Japan
|
主軸變頻器
Spindle inverter
|
匯川/中國
Inovance/China
|
線軌
Linear guide way
|
30 上銀，銀泰/臺灣
30 Hiwin,PMI/Taiwan
|
絲杠
Ball screw
|
2810上銀，銀泰/臺灣
2810 Hiwin,PMI/Taiwan
|
電子手輪
Electronic hand-wheel
|
EHDW-BA5S-1 遠瞻/臺灣
EHDW-BA5S-1 Future/Taiwan
|
潤滑系統
Lubrication system
|
YET-A2P2 裕祥精機/臺灣
YET-A2P2 ISHAN/Taiwan
|
油冷機
Oil Coolant Chiller
|
帕森托爾/中國
Parsonthor/China
|
