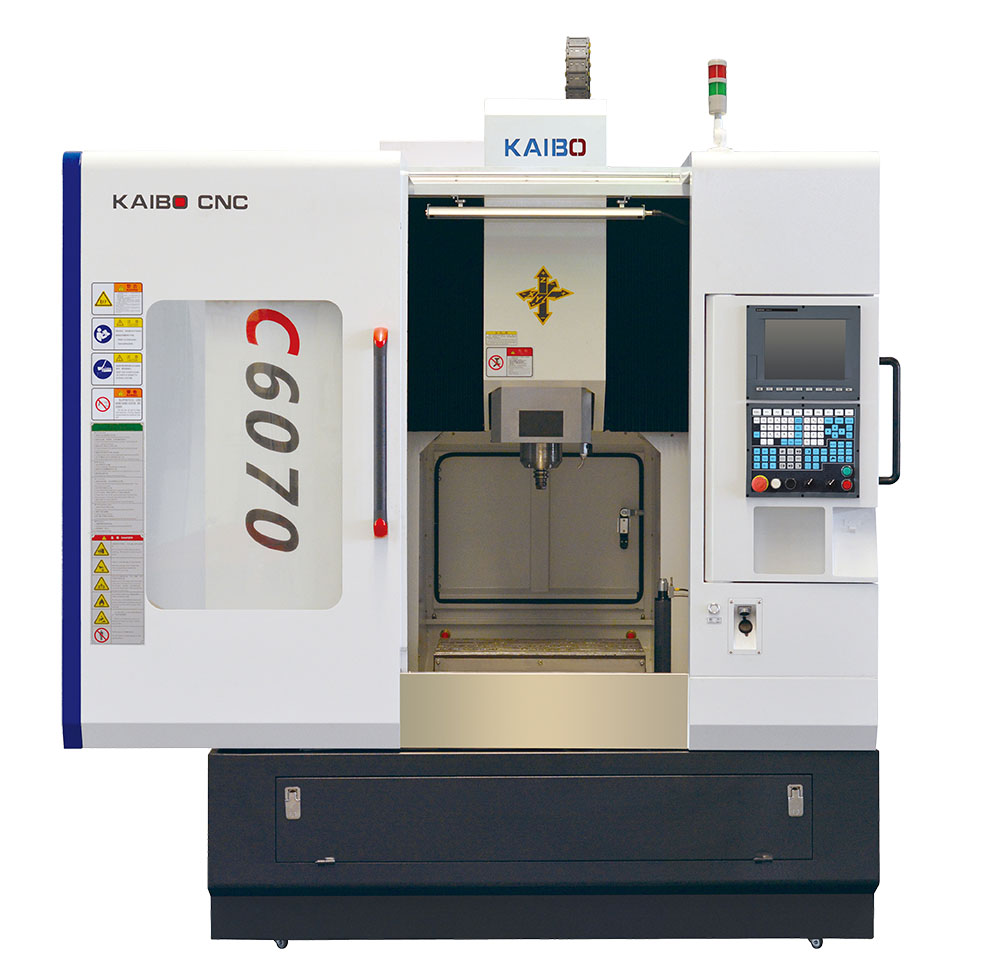

| 規格/機型 Parameter/Model | DC-6070 |
精度
Accuracy | 定位精度
Positioning accuracy | 0.01/300mm |
重復定位精度
Repeat positioning accuracy | 0.01mm |
工作臺
Worktable | 工作臺尺寸
Worktable size | 600*600mm |
T型槽
T-slot size | 5T-16-125mm |
最大工作負重
Max. load | 400Kg |
加工范圍
Travel | X/Y/Z軸行程
X/Y/Z axis travel | 700/600/370mm |
龍門寬度
Gantry width | 730mm |
橫梁至工作臺面距離
Beam to worktable | 500mm |
主軸鼻端至工作臺面距離
Spindle nose to worktable | 130-500mm |
進給
Feed | 快速進給 G00
Max. feeding speed G00 | 12m/min |
切削進給 G01
Max. working speed G01 | 8m/min |
X/Y/Z軸電機功率
X/Y/Z axis motor power | 850/850/850w |
主軸
Spindle | 主軸功率
Spindle motor power | 7.5kw |
主軸最高轉速
Spindle Max. speed | 24000rpm |
刀具規格
Tool holder | ER16(Φ3.17-Φ8) |
刀庫（選配）
Tool Magazine（Opt.) | 刀庫類型
ATC type | 刀臂式刀庫
Arm type |
刀庫容量
ATC capacity | 20pcs |
通用參數
Common | 工作電壓及總容量
Power supply and total capacity | 3P/380V/50Hz/8KVA |
機床重量
Machine weight | 5000Kg |
外形尺寸
Dimension | 1860*2130*2780mm |
主要部件
Main parts | 系統
Controller | 新代 21MA/臺灣
Syntec 21MA/Taiwan |
交流伺服電機（驅動）
AC servo motor(Driver) | 安川/日本
Yaskawa/Japan |
主軸變頻器
Spindle inverter | 匯川/中國
Inovance/China |
線軌
Linear guide way | 30 上銀，銀泰/臺灣
30 Hiwin,PMI/Taiwan |
絲杠
Ball screw | 3210/3210/2806 上銀，銀泰/臺灣
3210/3210/2806 Hiwin,PMI/Taiwan |
電子手輪
Electronic hand-wheel | EHDW-BA5S-1 遠瞻/臺灣
EHDW-BA5S-1 Future/Taiwan |
潤滑系統
Lubrication system | YET-A2P2 勝祥/臺灣
YET-A2P2 Shengxiang/Taiwan |
油冷機
Oil Coolant Chiller | 15P 帕森托爾/中國
15P Parsonthor/China |
空調
Air conditioner | 選配帕森托爾/中國
Opt.Parsonthor/China |
排屑器
Chip conveyor |
|
